Öffnen einer CPU:


Einer der aufregendsten Momente ist es wohl zum ersten Mal das Herz einer CPU mit eigenen Augen zu sehen. Es ist eigentlich ganz einfach, wenn man das

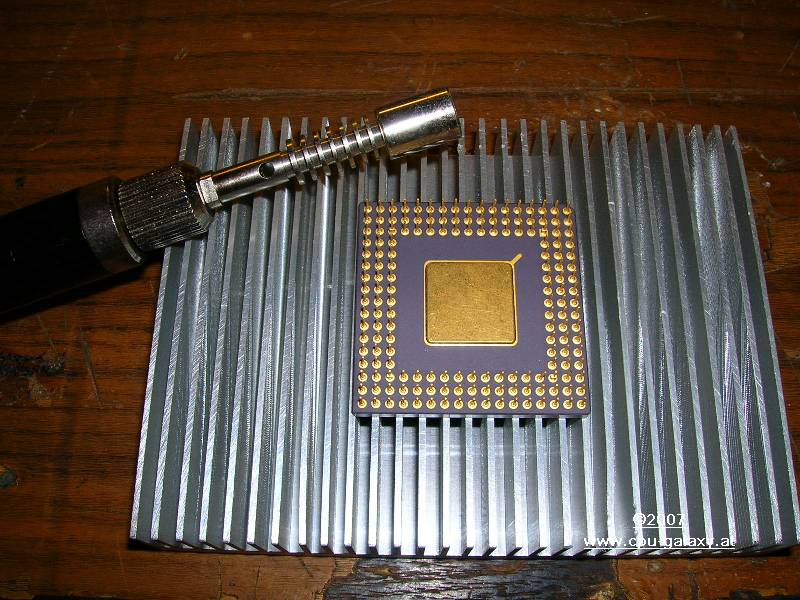

richtige Werkzeug hat. Man braucht nur einen kleinen Gasbrenner, einen dünnen
Schraubenzieher und eine hitzebeständige Unterlage. ( ich nehme immer einen
großen Kühlkörper)
Für mein Experiment hier hab ich mich für einen  AMD X5-133 ADW entschieden.


Also los gehts:

Öffnen eines AMD X5-133 ADW

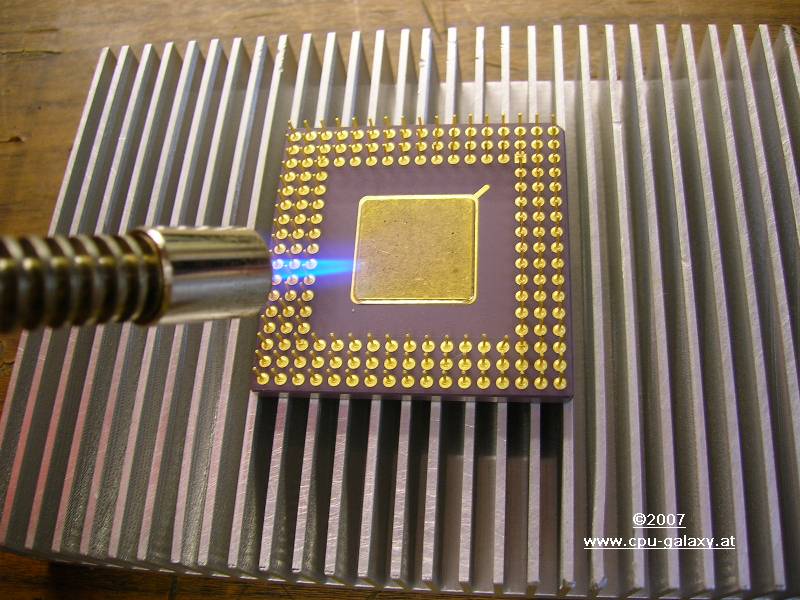

vorsichtig 3-4 Minuten auf das
verlötete Goldplättchen brennen.
Vorsicht bei den Pins!

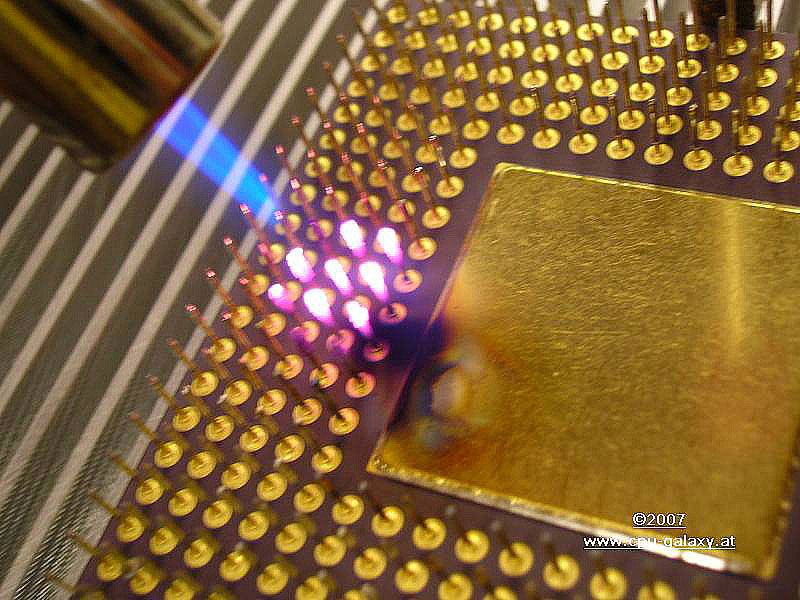

Klick hier um glühende Pins zu sehen

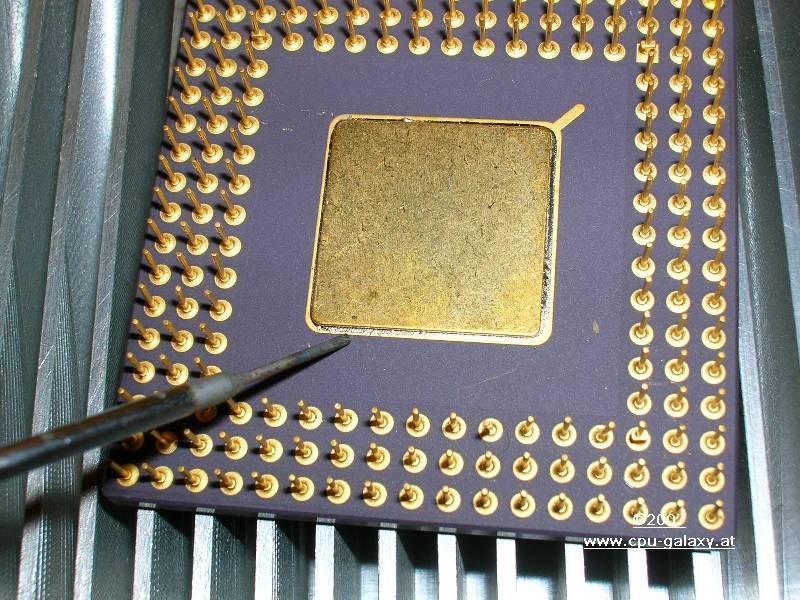

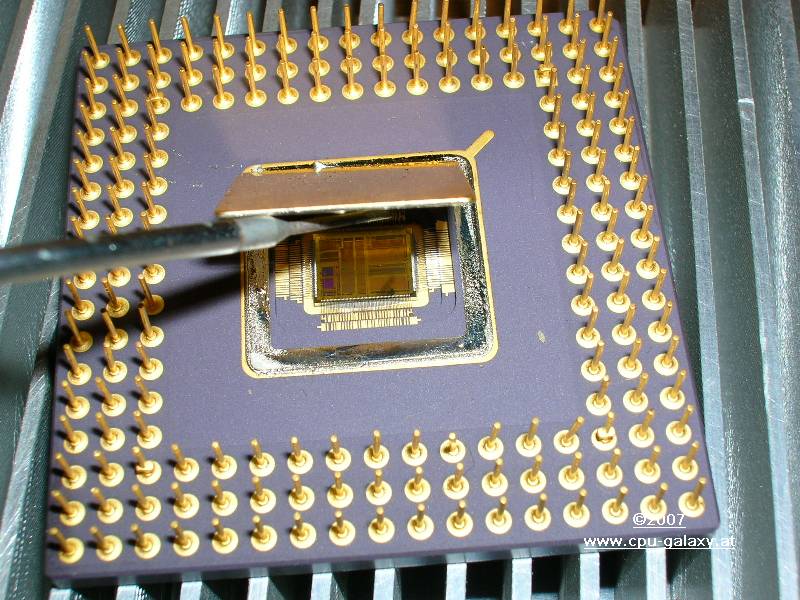

Mit dem dünnen Schraubenzieher
vorsichtig das Goldplättchen
abheben. Vorsicht auf den Kern
darunter!!

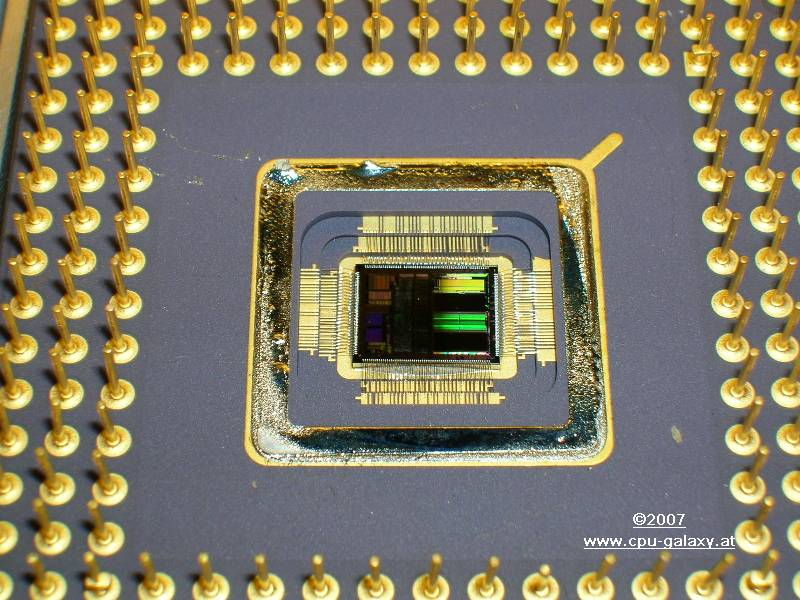

Wow, beeindruckend,
das Gehirn meines
PCs :-)






Es ist auch für mich jedes mal spannend eine CPU zu öffnen die ich noch nie
von innen gesehen habe. Auf diese Weise kann man alle Chips öffnen die
dieses Goldplättchen zur Abdeckung des Kerns besitzen.
Um eine CPU zu öffnen die anstatt der Goldabdeckung eine Keramikplatte
besitzen ( z.B.. Pentium1) muss man etwas länger mit dem Brenner den
Chip erhitzen, da das Keramik-Lid viel dicker ist.



Aber Vorsicht: meistens zerbricht das Keramik-Lid wegen zu hoher Spannungen im Material beim Erhitzen.



Hier ein paar Bilder von den CPUs die ich geöffnet habe:

Alle diese Bilder sind hochauflösend und brauchen daher etwas zum downloaden. 1600x1200 !!

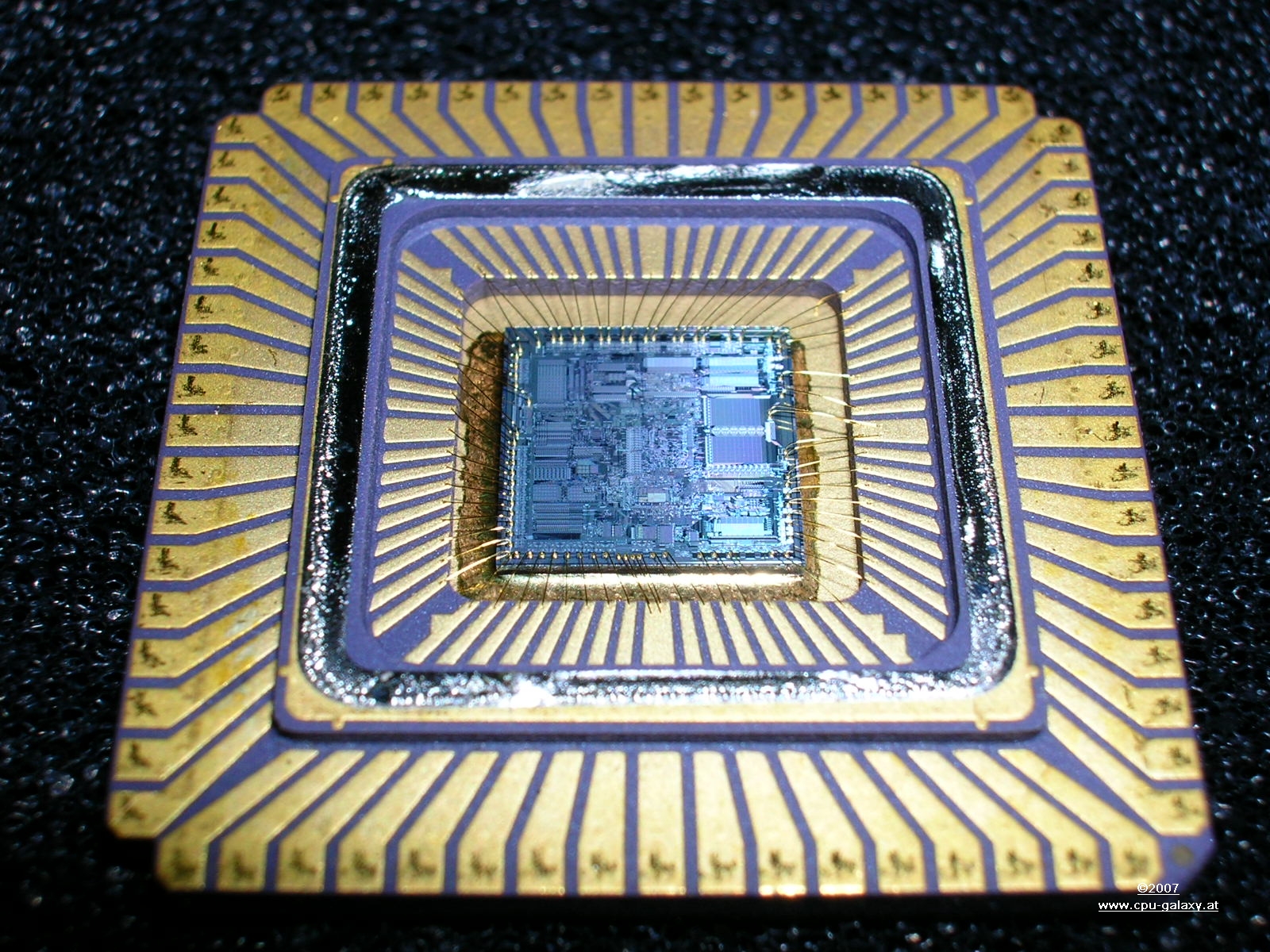

R80286

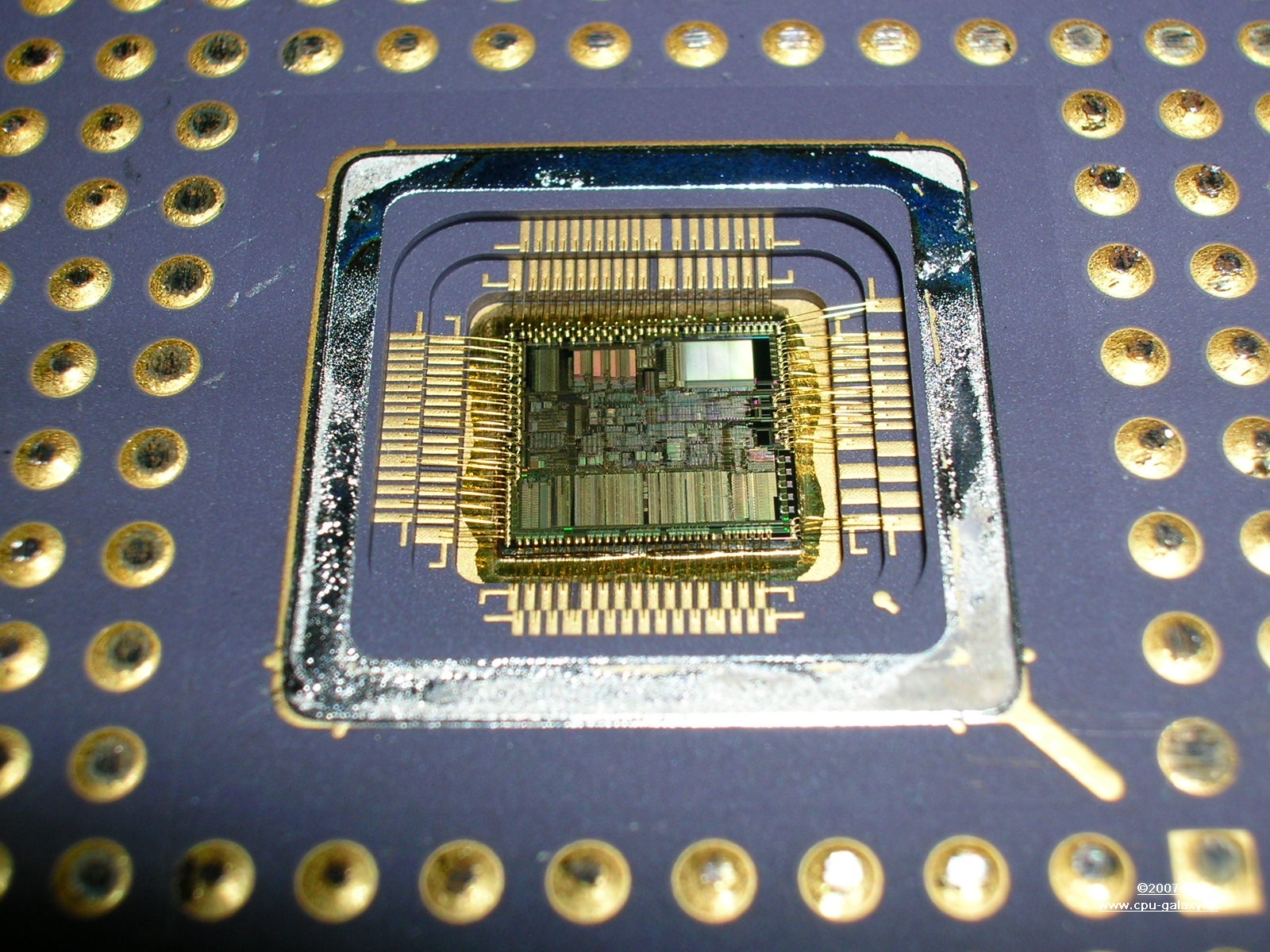

A80386DX33

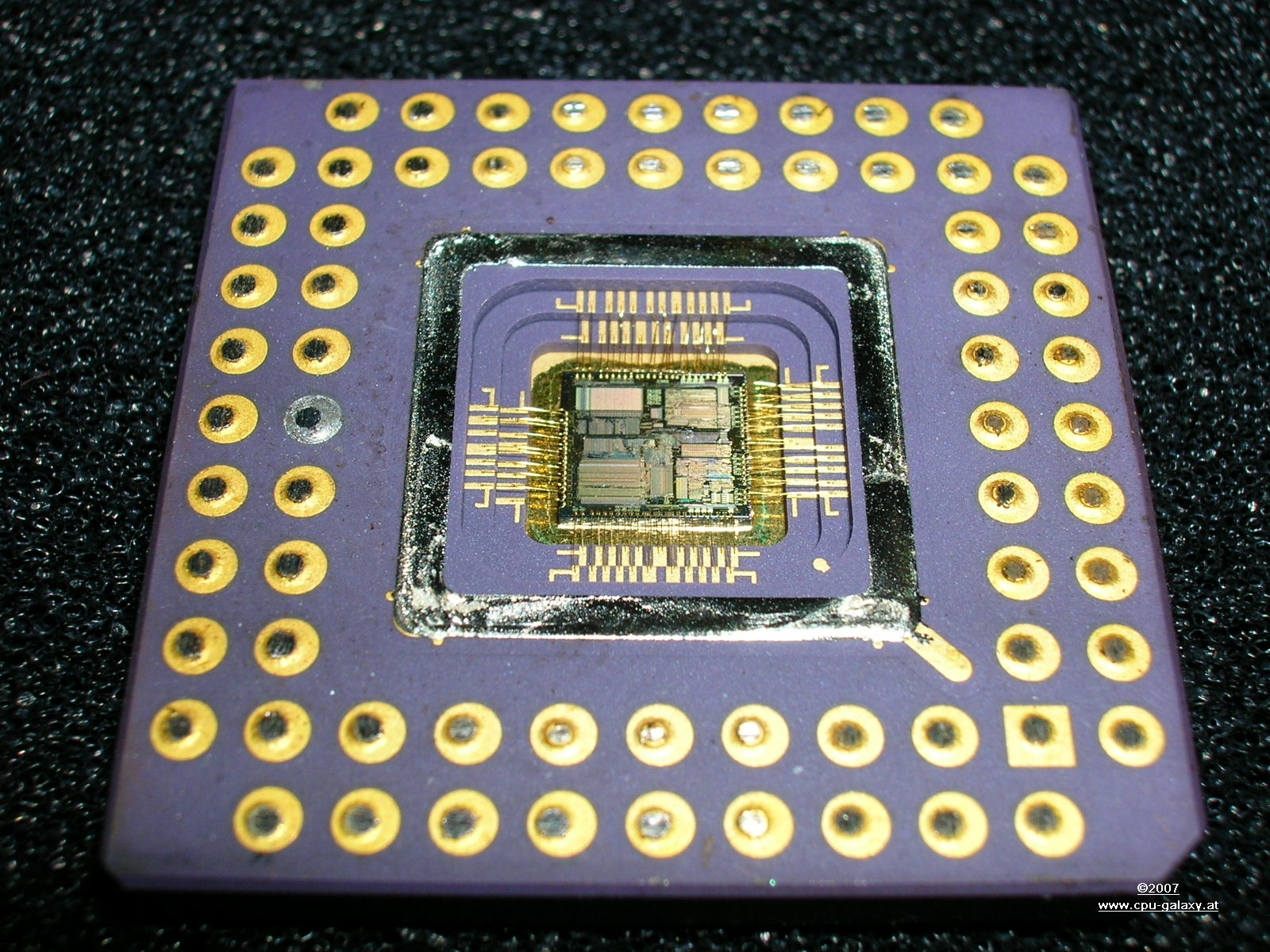

A80387DX33

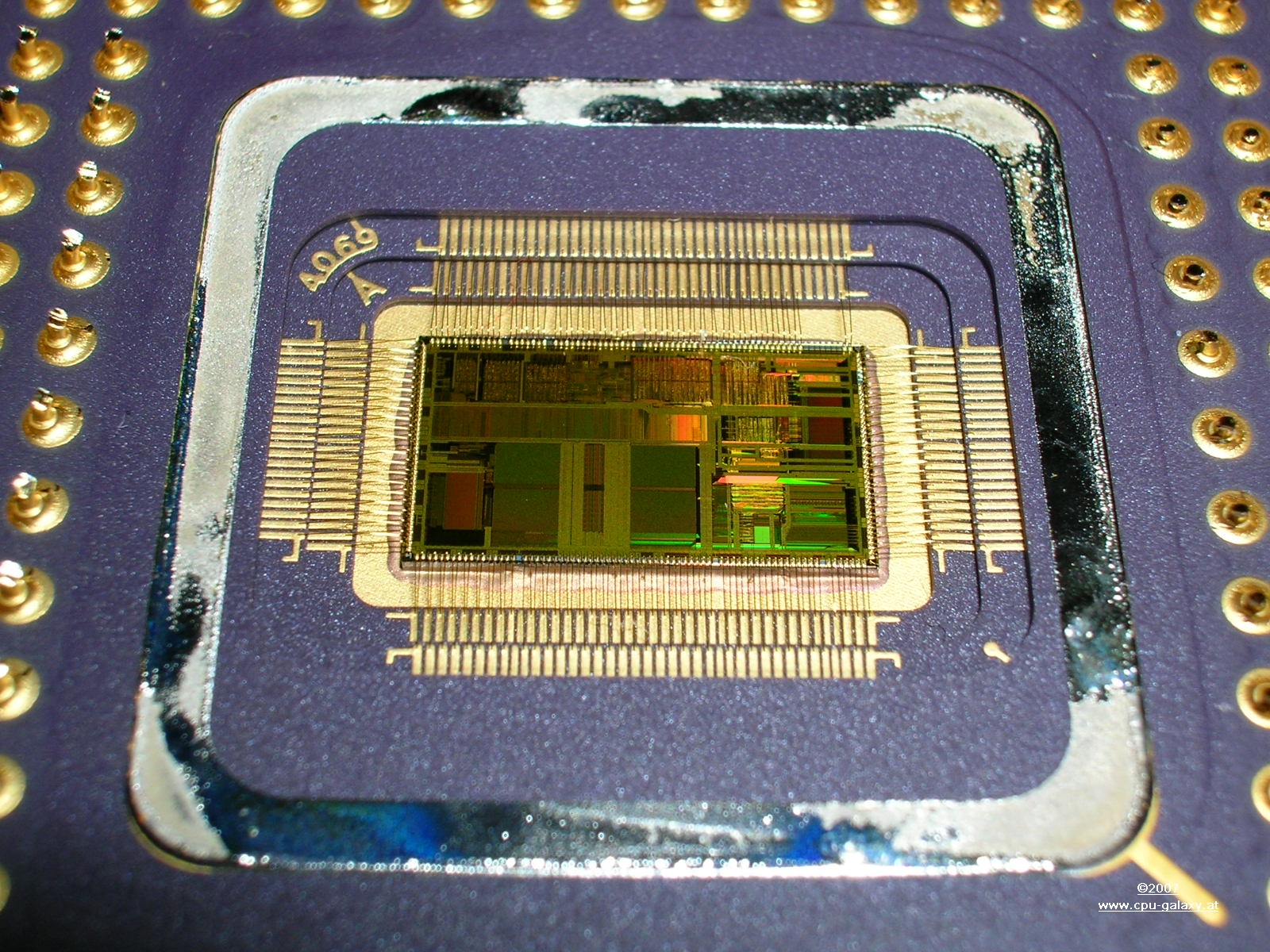

A80486DX2 66

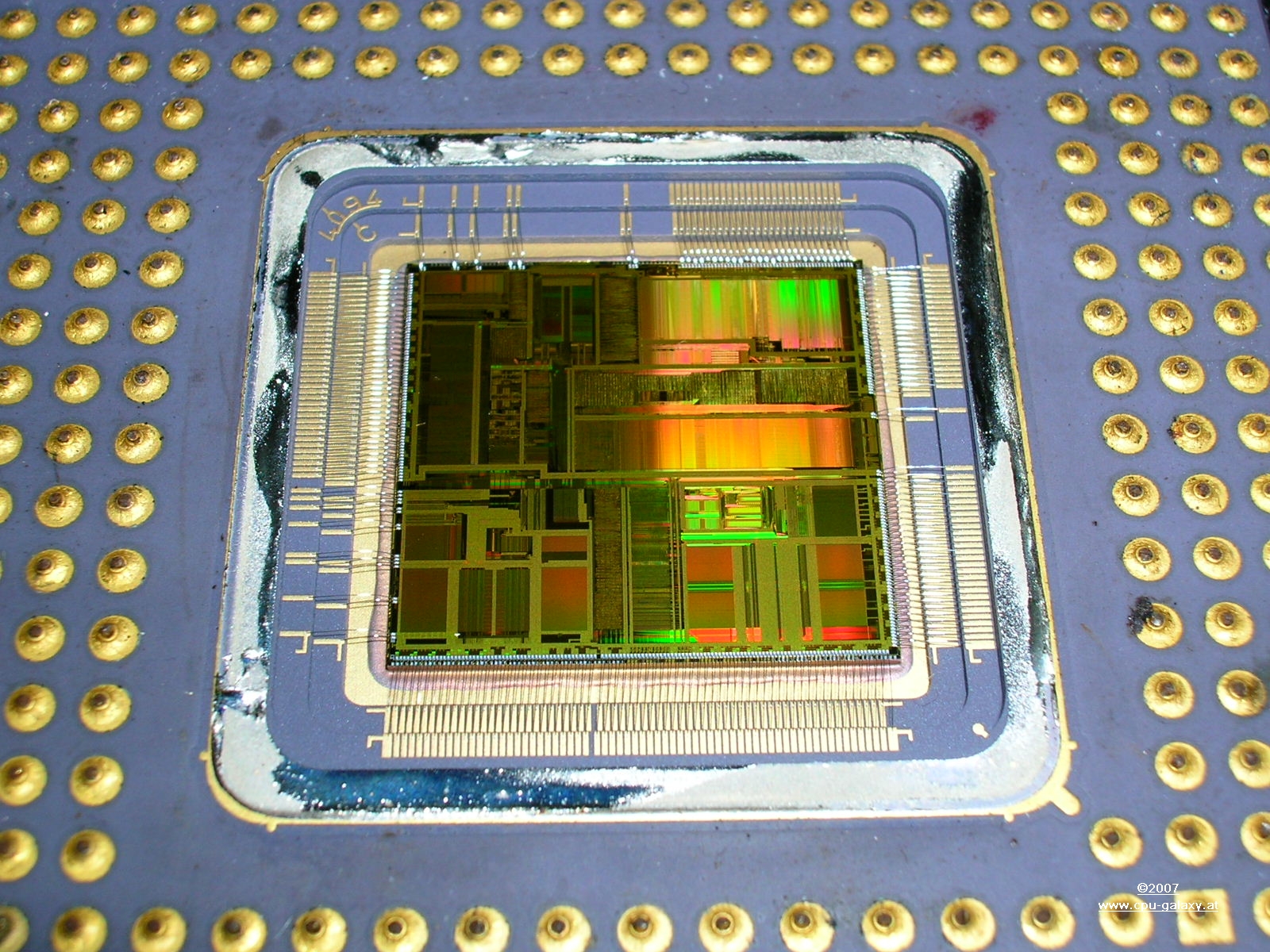

Pentium 60

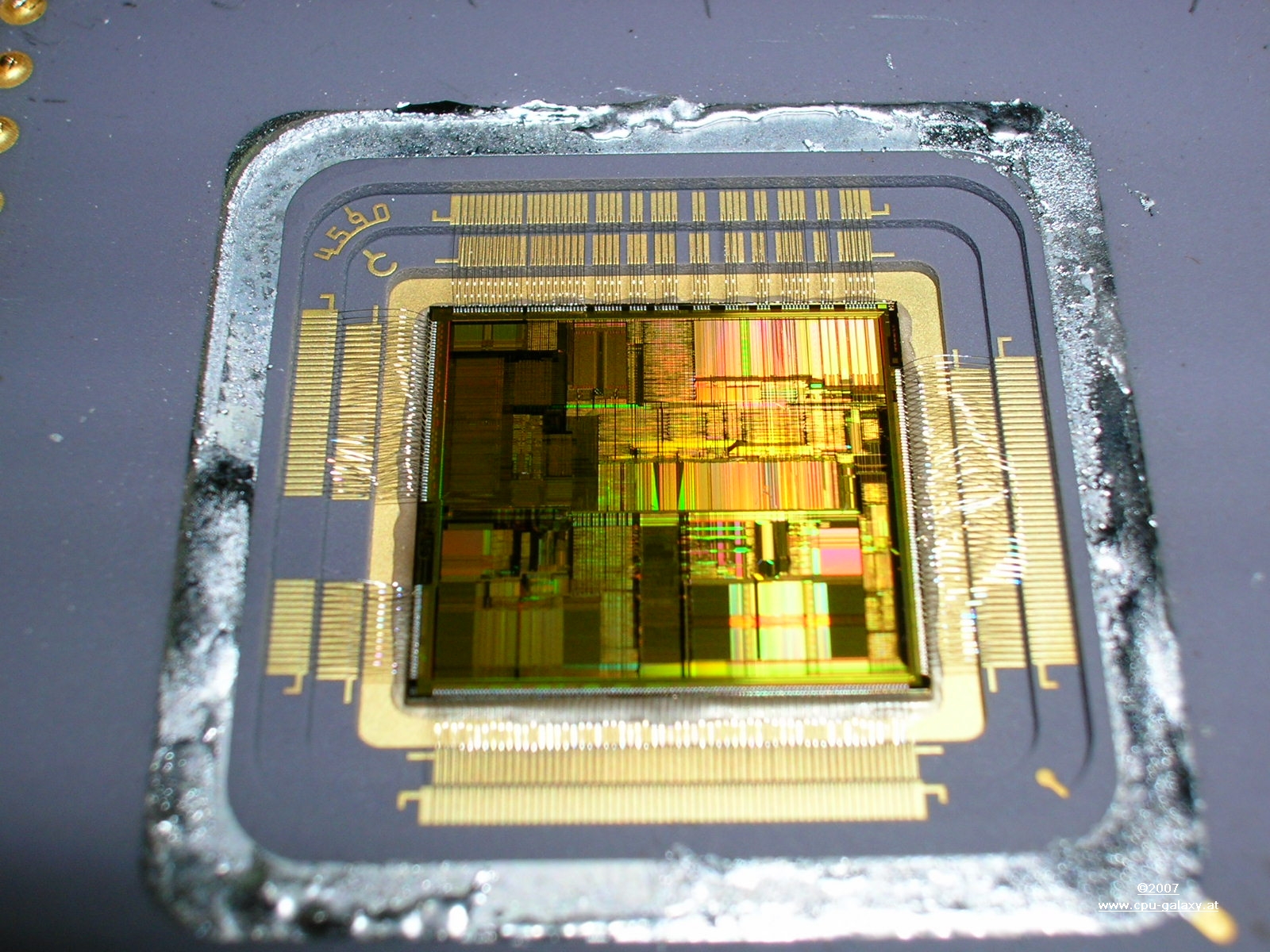

Pentium 120

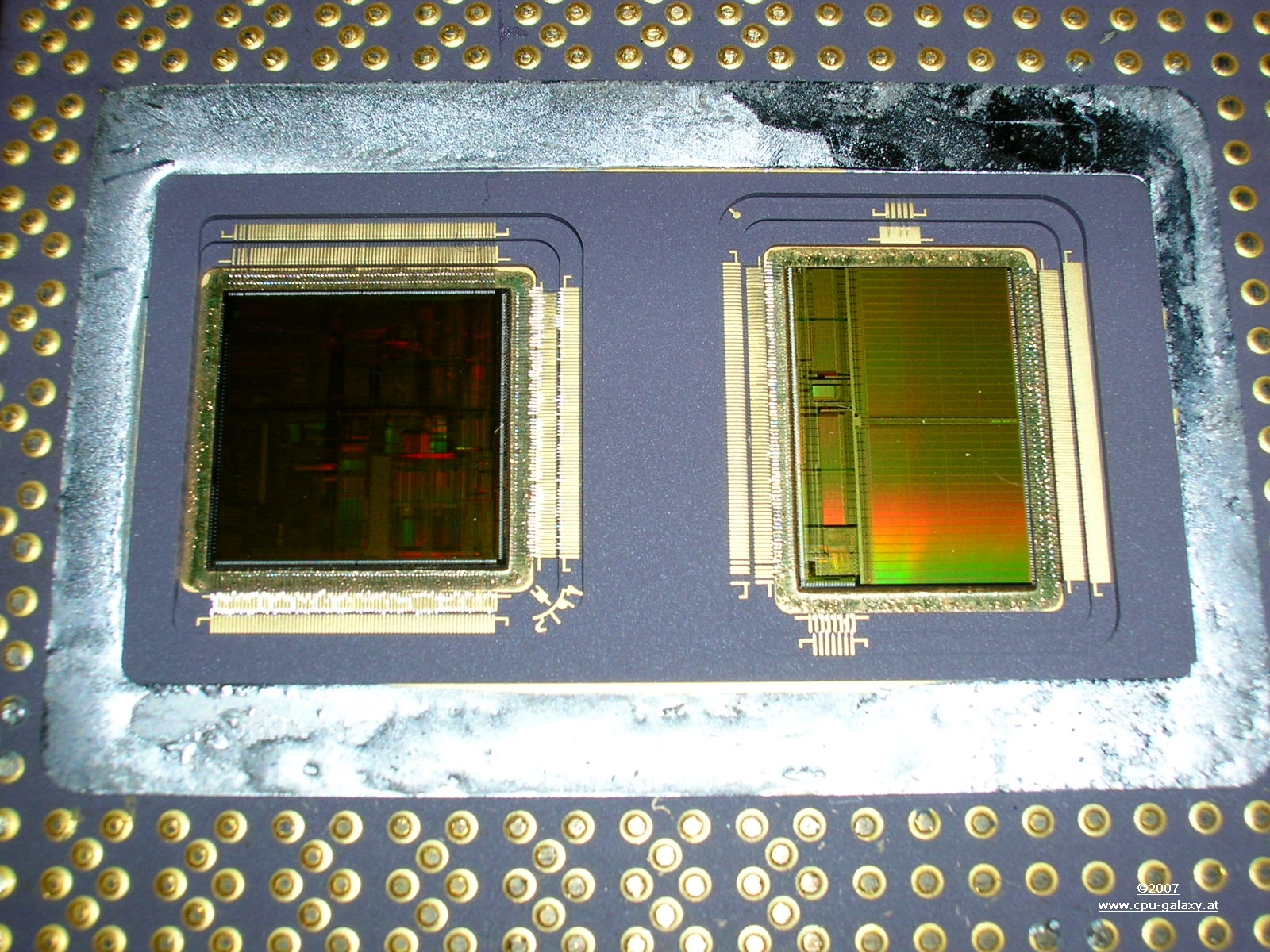

PPro200

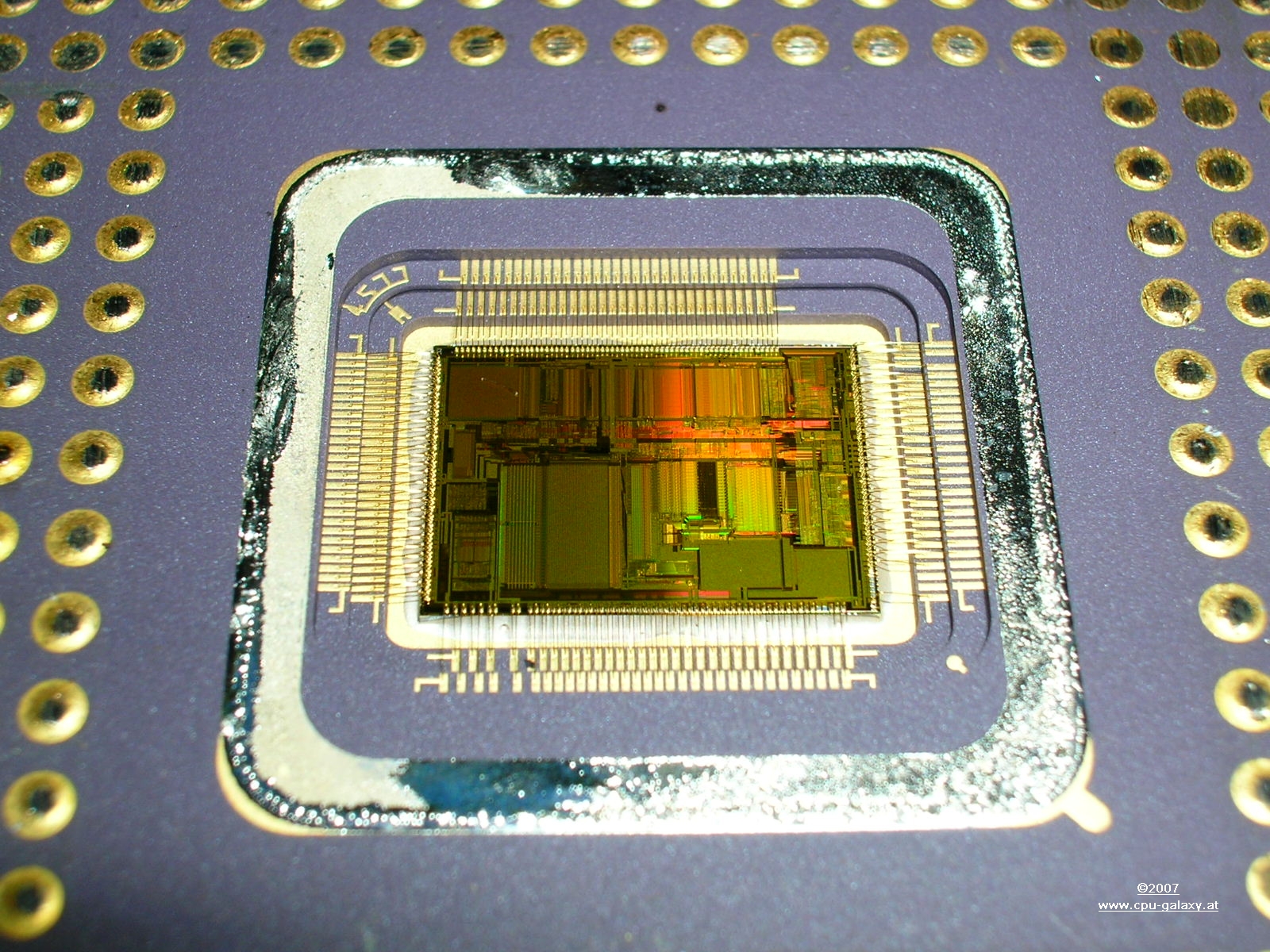

Intel 960
geöffneter C4004
kommt bald. ;-)

~~~~~
